TcpStereo

Esta aplicación permite la restitución vectorial estereoscópica en plataforma CAD sobre fotografías aéreas con orientaciones previamente definidas. Es especialmente útil para la realización de levantamientos fotogramétricos con drones y puede ser empleado por administraciones públicas y empresas especializadas en minería, movimientos de tierras, hidrología, medio ambiente, urbanismo, etc.

Es compatible con cualquier tarjeta gráfica y gafas de anaglifos (rojo y azul), gafas activas empleadas en videojuegos como NVidia 3DVision o sistemas profesionales basados en pantallas duales.

Datos de entrada

Los datos básicos son una carpeta con las imágenes del vuelo y el fichero de orientaciones externas, y puede importar automáticamente proyectos de TcpUAV, PiX4D y Agisoft Metashape, entre otros formatos.

Es posible trabajar con fotografías digitales y analógicas. Para las fotografías digitales los parámetros de cámara y altura de vuelo se obtienen automáticamente.
Las fotografías analógicas requieren especificar los datos de la cámara y el vuelo, tales como distancia focal, punto principal y alturas medias de vuelo y terreno, que se exportan directamente desde PIX4Dmapper y Metashape.

Visualización de imágenes

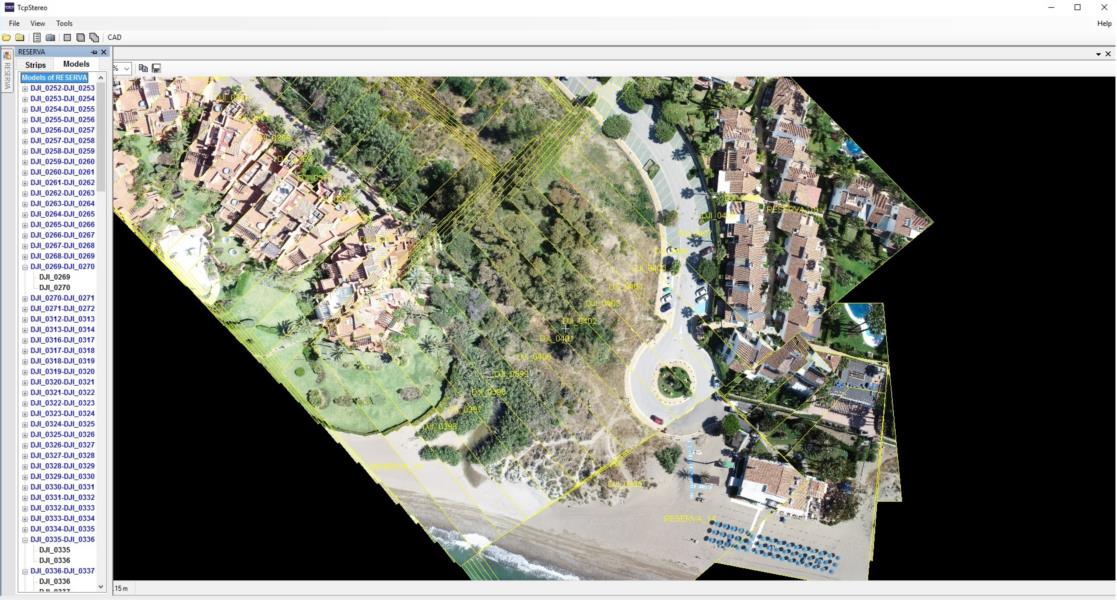

En la definición del proyecto, las imágenes se convierten a formato piramidal para optimizar el rendimiento durante la visualización. Las imágenes se organizan en modelos, pasadas y bloque.

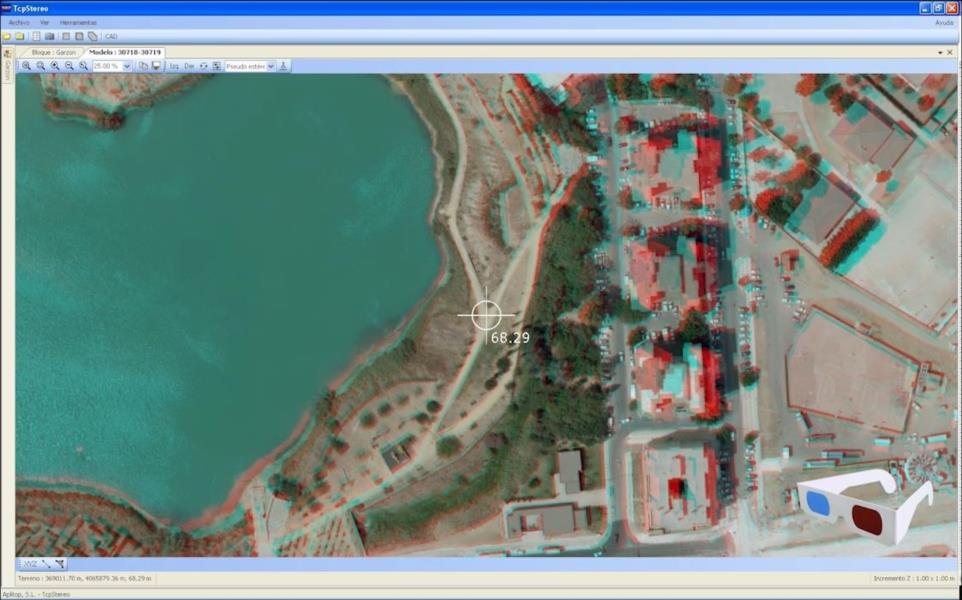

Los modelos pueden visualizarse en estéreo con sistemas de bajo coste basados en emisores y gafas activas, o bien con dos pantallas, espejo de cristal polarizado y gafas polarizadas. Asimismo permite la vista con gafas de anaglifos en modo pseudo-estéreo (imágenes superpuestas) en cualquier equipo convencional. Estas imágenes también pueden imprimirse y enviarse por correo electrónico.
El programa permite trabajar con múltiples modelos estereoscópicos, pasando automáticamente de un modelo a otro siguiendo los movimientos del usuario por el terreno. Se pueden consultar las coordenadas reales de terreno, medir distancias 2D y 3D, pendientes y diferencias de cota, perímetros y áreas.

Dibujo y edición con CAD

TcpStereo puede sincronizarse con diferentes versiones de CAD, de forma que puede cargarse un dibujo y mostrar sobre el modelo en estéreo las capas seleccionadas, manteniendo el encuadre y centro del dibujo de forma automática. Además pueden dibujarse puntos y polilíneas con cota constante o variable desde el modo estéreo con el mismo sistema de coordenadas.

Si se integra además con TcpMDT, puede generarse de forma inmediata el modelo digital del terreno, generar y editar curvas de nivel, obtener perfiles longitudinales y transversales, etc.
