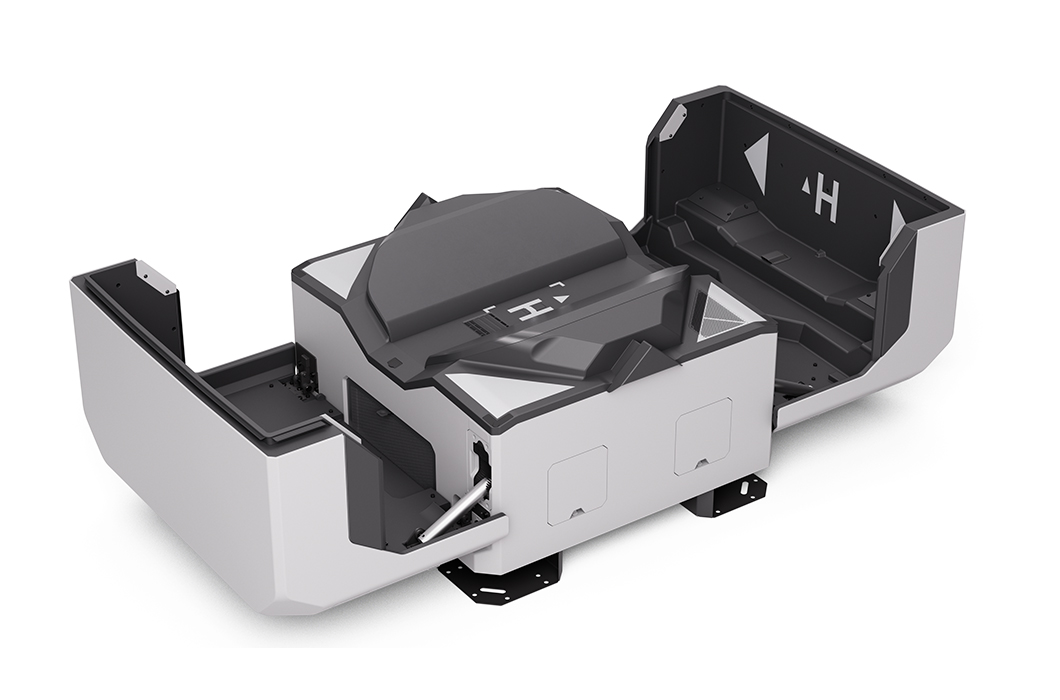

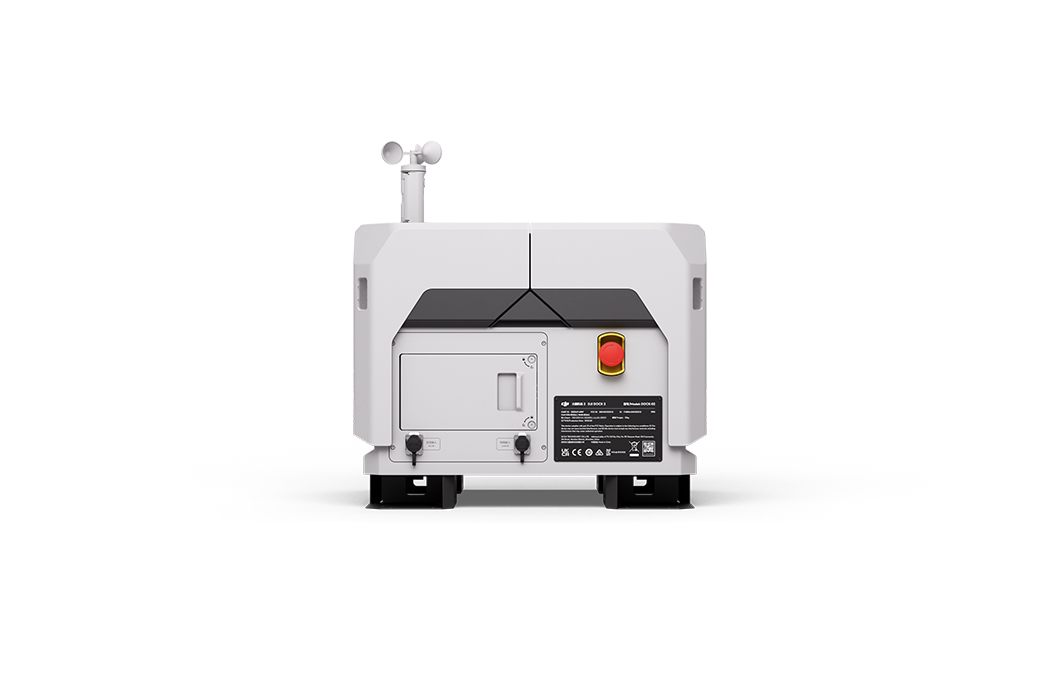

DJI Dock 2

Dock – General

• Nombre del producto

• DJI Dock 2

• Peso total

• 34 kg (sin aeronave)

  ^{El peso real del producto puede variar debido a diferencias en los materiales de los lotes y a factores externos.}

• Dimensiones

• Cubierta del Dock abierta: 1228 × 583 × 412 mm (la. × an. × al.)
  Cubierta del Dock cerrada: 570 × 583 × 465 mm (la. × an. × al.)^{Los datos anteriores no incluyen la altura del anemómetro (145 mm), pero incluyen la altura de los soportes de montaje de la base de montaje (55 mm).}

• Voltaje de entrada

• 100-240 V (CA), 50-60 Hz

• Potencia de entrada

• Máximo 1000 W

• Temperatura de funcionamiento

• De −25 a 45 °C (de −13 a 113 °F)

  ^{Cuando la temperatura ambiente es inferior a −20 °C (−4 °F), el Dock se queda en estado de espera y la aeronave no puede realizar tareas de vuelo.}

• Índice de protección de entrada

• IP55

• Número de drones alojados

• 1

• Velocidad máxima del viento permitida para aterrizar

• 8 m/s

• Altitud operativa máxima

• 4000 m

• Frecuencia de recepción del satélite de la estación base RTK

• Recibe simultáneamente:
  GPS: L1 C/A, L2
  BeiDou2: B1l, B2l, B3l
  BeiDou3: B1l, B3l
  GLONASS: L1, L2
  Galileo: E1, E5B

• Precisión de posicionamiento de la estación base RTK

• Horizontal: 1 cm + 1 ppm (RMS)
  Vertical: 2 cm + 1 ppm (RMS)

Dock – Rendimiento de carga

• Voltaje de salida

• 28 V CC

• Tiempo de carga

• 32 minutos

  ^{Los datos se midieron al cargar la aeronave (cuando estaba apagada) del 20 % al 90 % en un entorno a 25 °C (77 °F).}

Dock – Transmisión de vídeo

• Sistema de transmisión de vídeo

• O3 Enterprise

• Frecuencia de funcionamiento

• 2.4000-2.4835 GHz
  5.725-5.850 GHz

• Antena

• 4 antenas integradas, 2T4R, permite cambio inteligente

• Potencia del transmisor (PIRE)

• 2.4 GHz: <33 dBm (FCC); <20 dBm (CE/SRRC/MIC)
  5.8 GHz: <33 dBm (FCC); <14 dBm (CE); <23 dBm (SRRC)

Dock – Sistema de aire acondicionado

• Voltaje de funcionamiento

• 28 V CC

• Tipo de aire acondicionado

• Aire acondicionado TEC

Dock – Batería auxiliar

• Capacidad de la batería

• 12 Ah

• Voltaje de salida

• 12 V

• Tipo de batería

• Batería de plomo y ácido

• Vida de la batería

• >5 horas

  ^{Medido con una batería auxiliar totalmente cargada en un entorno a 25 °C (77 °F). ‌Tras una interrupción de energía, el Dock no permite funciones como: carga de la aeronave, aire acondicionado, calentamiento de la cubierta del Dock y calentamiento del anemómetro. Revisa siempre las anomalías de inmediato.}

Dock – Acceso de red

• Acceso a Ethernet

• Puerto adaptable de Ethernet de 10/100/1000 Mb/s

Dock – Sensor

• Sensor de velocidad del viento

• Compatible

• Sensor de precipitaciones

• Compatible

• Sensor de temperatura ambiental

• Compatible

• Sensor de inmersión en agua

• Compatible

• Sensor de temperatura en cabina

• Compatible

• Sensor de humedad en cabina

• Compatible

Dock – Cámara de seguridad (externa)

• Resolución

• 1920×1080

• Campo de visión

• 151°

• Luz auxiliar

• Luz blanca auxiliar

Dock – Cámara de seguridad (interna)

• Resolución

• 1920×1080

• Campo de visión

• 151°

• Luz auxiliar

• Luz blanca auxiliar

Dock – Protección contra rayos

• Puerto de alimentación de CA

• 20 kA (valor nominal), cumple los requerimientos de nivel de protección EN 61643-11 Tipo 2 y IEC 61643-1 Clase Ⅱ

• Puerto Ethernet

• 10 kA (I_total)_, cumple los requerimientos de nivel de protección EN/IEC 61643-21 Categoría C

Dock – Software compatible

• Aplicaciones

• DJI Pilot 2 (se conecta a DJI Dock 2 mediante DJI RC Pro Enterprise para su implementación y puesta en funcionamiento)

• Plataforma en la nube

• DJI FlightHub 2 (compatible por defecto)
  Plataformas en la nube de terceros (a las que se accede a través de API en la nube de DJI)

Dock – Capacidad de expansión

• Protocolo abierto

• API en la nube de DJI

• Computación Edge

• Admite comunicación de datos con conmutadores externos
